Установка межфланцевых прокладок
Очень часто можно услышать, что «прокладка протекает». Данное утверждение не всегда является справедливым. На самом деле, всегда протекает соединение, а прокладка является только одним из его компонентов. Зачастую ожидается, что прокладка способна компенсировать недостатки обработки рабочих поверхностей фланцев и смещение фланцев в результате изменений рабочих температуры и давления, вибрации и т.д. Во многих случаях прокладки на это способны, но только при правильном выборе их типа и материала, а также при соблюдении правильной процедуры установки.
А) Что нужно делать и чего нельзя допускать при установке прокладок
- Основной и ответный фланец должны быть одного типа и правильно выровнены. Суммарная несоосность фланцев не должна превышать 0,4 мм.
- Недопустимо пытаться стянуть фланцы, находящиеся далеко друг от друга с помощью крепежа. В таких случаях необходимо использование проставок с использованием прокладок с обеих сторон проставки.
- Крепеж должен быть подобран таким образом, чтобы его предел упругости не превышался при приложении требуемой нагрузки.
- Дополнительная затяжка болтов после того, как соединение с плоской неметаллической прокладкой было подвержено действию повышенных температур, недопустимо. (Прокладка может затвердеть, и дополнительное усилие приведет к ее разрушению).
- Необходимо убедиться в отсутствии коррозии на крепеже, так как ее наличие приводит к снижению способности крепежа нести нагрузку.
- Необходимо убедиться, что материал прокладки соответствует спецификации для данного соединения.
- Необходимо убедиться в том, что на рабочих поверхностях прокладки отсутствуют задиры и царапины, особенно в радиальном направлении.
- Материал следует выбирать таким образом, чтобы допустимая нагрузка на гайки была на 20% выше, чем допустимая нагрузка на шпильки или болты. Следует всегда использовать шайбы из того же материала, что и гайки.
- При необходимости на резьбу следует наносить смазку, но только равномерным тонким слоем. При использовании крепежа из нержавеющей стали следует убедиться, допустимо ли использование смазки конкретного типа.
- Недопустимо повторное использование крепежа и прокладок.
- Следует всегда использовать прокладки минимально допустимой толщины.
- При вырезании прокладок для плоских фланцев отверстия под болты должны вырезаться до вырезания внешнего и внутреннего диаметра прокладки. В случае, когда отверстия под болты расположены близко к внешнему диаметру прокладки, их вырезание после вырезания прокладки может привести к нарушению ее формы.
- Прокладки следует хранить в сухом прохладном месте вдали от источников тепла, влажности, масел и химикатов. Их также следует хранить плоскими в горизонтальном положении (т.е. не подвешивать на крюки).
- Следует избегать нанесения смазки на прокладки и рабочие поверхности фланцев.
Б) Затяжка болтов фланцевого соединения.

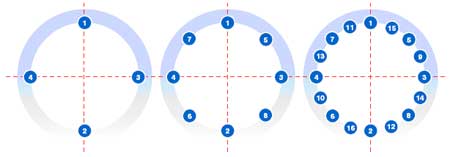

Соединения следует затягивать равномерно в три или даже четыре прохода, последовательностью «крест-накрест», как показано на рисунке. Имейте в виду, что при данной последовательности затяжка одного из болтов может привести к ослаблению другого (других), поэтому в качестве последней операции рекомендуется дополнительная затяжка всех болтов по кругу. Некоторые соединения необходимо повторно затягивать непосредственно перед вводом в эксплуатацию с целью компенсации релаксации прокладок и крепежа. Ожидаемая релаксация - 10% по моменту в течение первых суток. Также в некоторых случаях при использовании прокладок определенных типов совместно с фланцами некоторых форм присоединительной поверхности на теплообменниках необходимо осуществлять дополнительную затяжку соединения при начальном нагреве теплообменника.
Разумное требование – затягивать сперва не более чем на 80% от максимума, указанного в таблице практических моментов затяжки болтов, подтянуть при необходимости, максимум не превышать ни в коем случае. При этом класс прочности болтов или шпилек обычно применяется не ниже 5.8. |
|
В) Устранение неисправностей
НЕИСПРАВНОСТЬ |
ВОЗМОЖНАЯ ПРИЧИНА |
СПОСОБ УСТРАНЕНИЯ |
Течь возникла сразу при подаче среды в трубопровод |
Недостаточная или избыточная нагрузка в соединении или нагрузка приложена неравномерно |
Аккуратно вставьте новую прокладку. Проверьте выравнивание фланцев, их рабочие поверхности и затяните болты в соответствии с описанной процедурой. |
Течь возникла после непродолжительной эксплуатации |
- Снижение нагрузки в соединении в результате релаксации в прокладке или крепеже.
- Технологический процесс является циклическим по температуре или давлению.
|
- Проверьте рабочую поверхность фланцев, приложенную к соединению нагрузку, тип прокладки и выбранные материалы.
- Используйте удлиненные шпильки или болты совместно со втулками или мощными тарельчатыми пружинными шайбами с тем, чтобы компенсировать колебания.
|
Течь возникла после нескольких часов или дней эксплуатации |
Химическое воздействие на прокладку со стороны среды или ее механическое разрушение. |
Проверьте химическую совместимость материала прокладки со средой данной концентрации при рабочих условиях. Проверьте правильность выбора типа прокладки. |
|
